拓扑视图

提示

拓扑视图通过可视化展示帮助用户理解模型之间的关系、进行变更管理、故障定位与分析以及系统优化和规划，可以更好地管理和利用CMDB中的数据资源，提升整体数据管理的效率和质量。

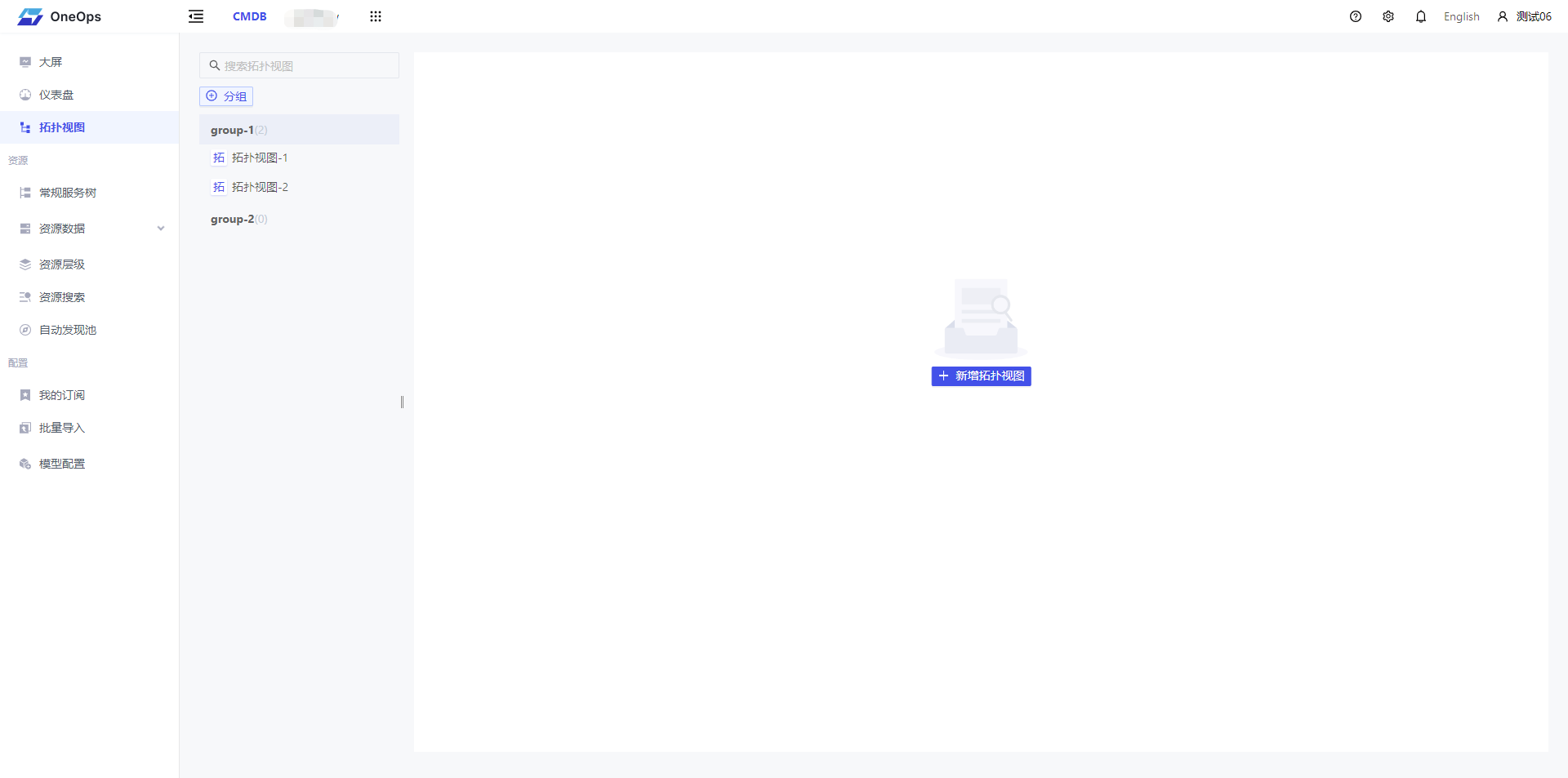

拓扑视图主要分为两个区域：左侧为拓扑视图列表，右侧为拓扑视图可视化面板。 在此页面，用户可做如下操作：

1. 拓扑视图分组：拓扑视图所属的分组，支持新建、编辑和删除分组
2. 拓扑视图管理：支持新建、编辑、删除和授权拓扑视图
3. 搜索拓扑视图
4. 查看拓扑视图

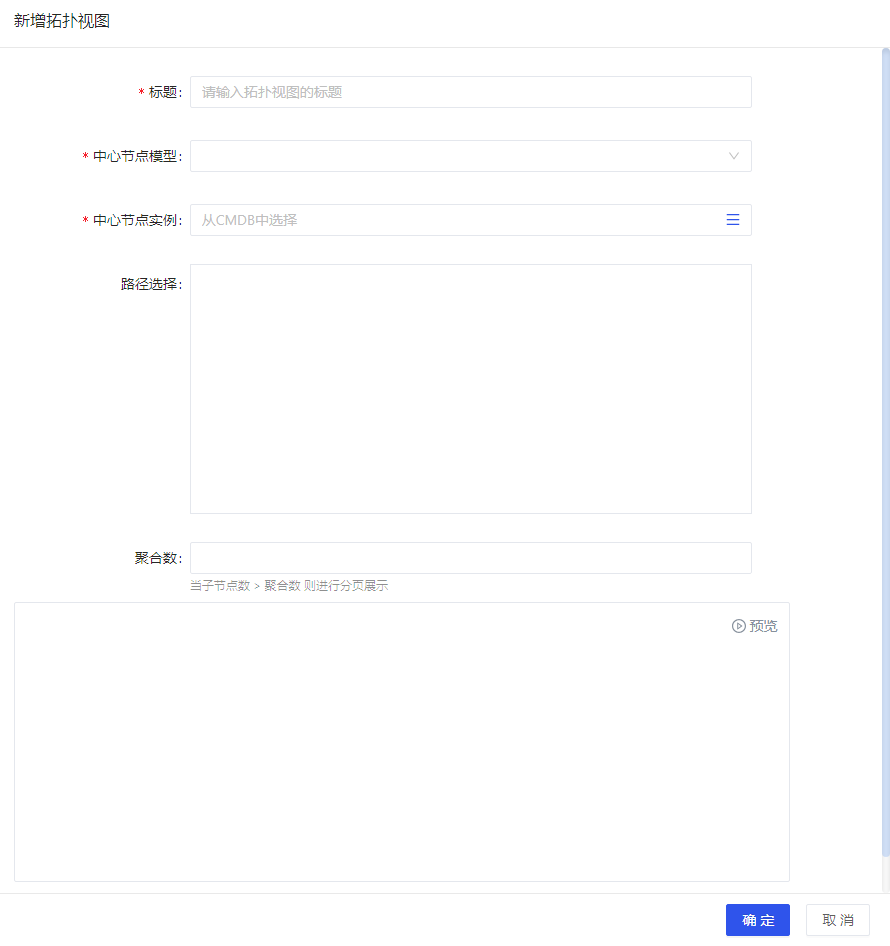

新建拓扑视图

• 标题：拓扑视图名称
• 中心节点模型：拓扑视图根节点所属模型

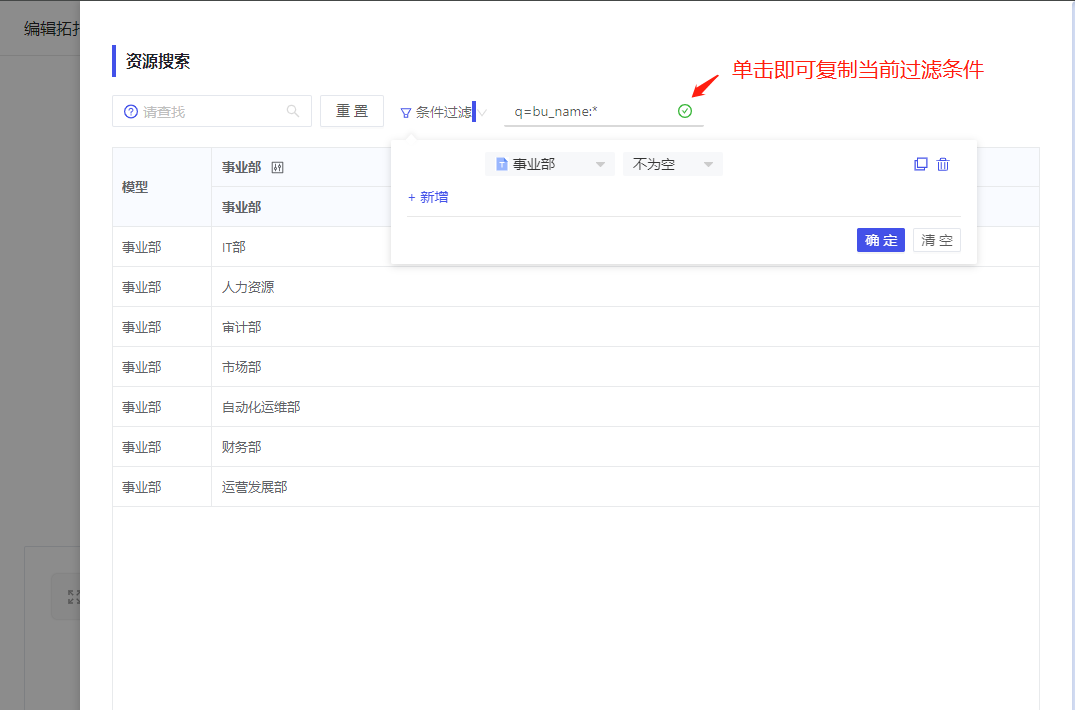

• 中心节点实例：选择拓扑视图的根节点实例

信息

• 路径选择：选择拓扑视图需要呈现的关系路径
• 聚合数：当子节点数 > 聚合数 则进行分页展示

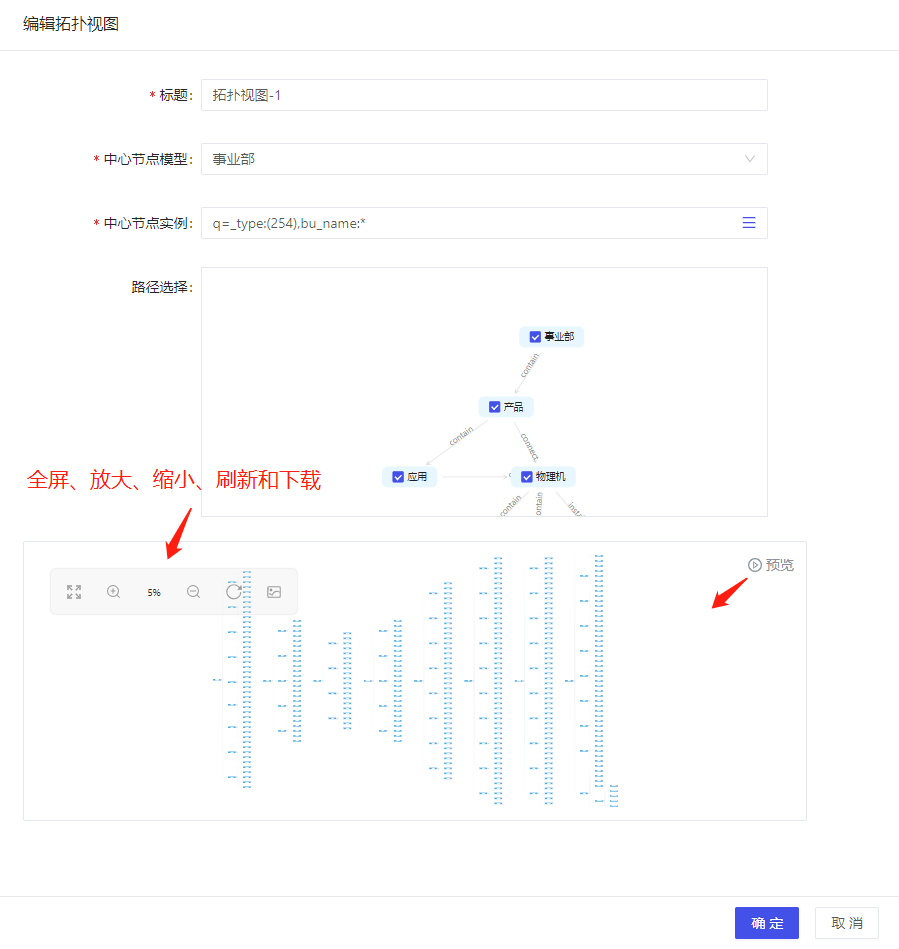

完成上述信息的填写后，点击预览即可查看拓扑视图，点击【确定】保存当前拓扑视图。

查看拓扑视图

单击左侧拓扑视图名称，右侧面板便会展示完整的拓扑视图。

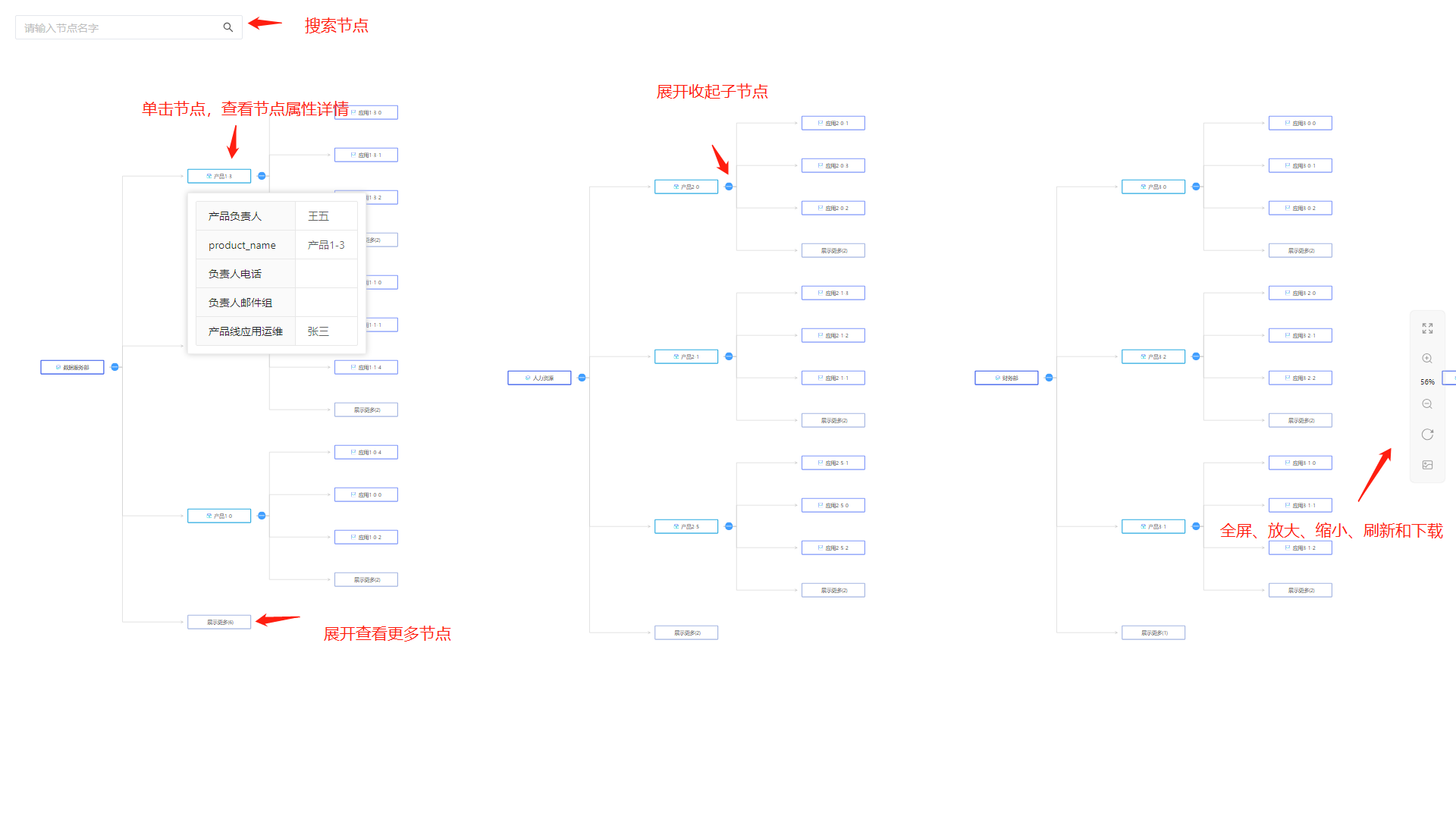

在拓扑视图面板中，支持以下操作：

1. 单击节点即可查看节点属性详情
2. 支持展开、收起子节点
3. 支持检索节点
4. 支持分页展示节点
5. 支持全屏查看拓扑视图
6. 支持放大、缩小拓扑视图
7. 支持一键刷新拓扑视图，重置布局
8. 支持一键下载拓扑视图，导出格式为png

拓扑视图节点展示的值默认为模型的唯一标识属性值，也可前往为模型设置展示属性，自定义配置服务树节点的展示属性。
