仪表盘

提示

CMDB仪表盘功能可以直观反映系统各种资源统计情况，比如不同模型都有多少CI实例、一个模型中按照属性值进行分类统计，多模型关联按照关系层级进行关系统计等。

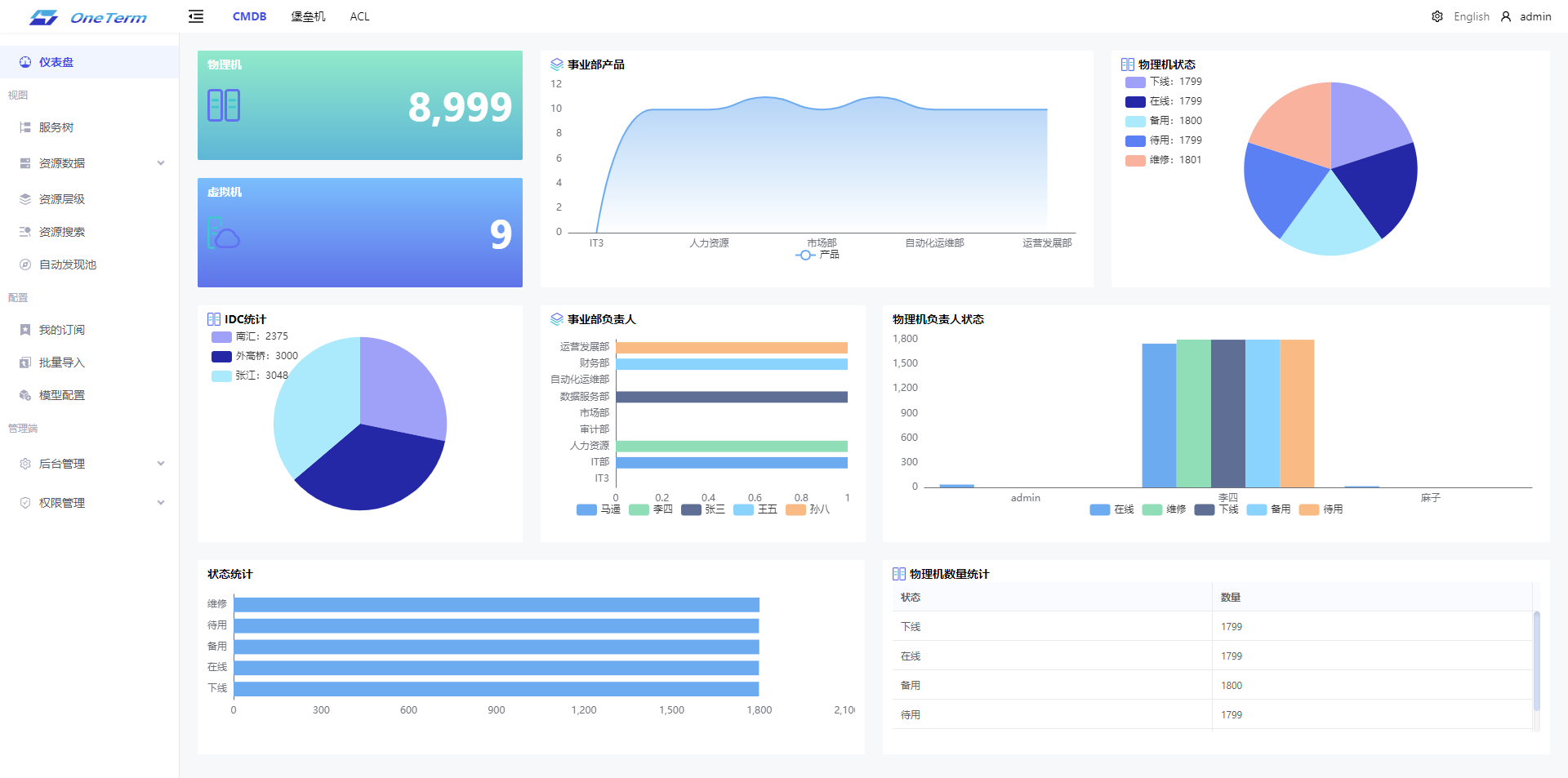

维易CMDB 仪表盘支持多样化图表类型，无论是展示数据的柱状图、线性图、表格、饼状图还是指标，都能一一呈现，为您提供更丰富的信息呈现方式。 用户可通过后台管理/定制仪表盘 模块，定制专属的数据可视化面板。

dashboard

多样化的图表类型​

该开源CMDB支持5种类型的图表: 指标、柱状图、折线图、饼状图、表格，除此之外，支持显示icon，支持用户快速选择配色。对于柱状图，支持配置方向、叠加类型，对于指标，支持配置背景颜色。用户可通过配置打造属于自己的大屏展示页面。

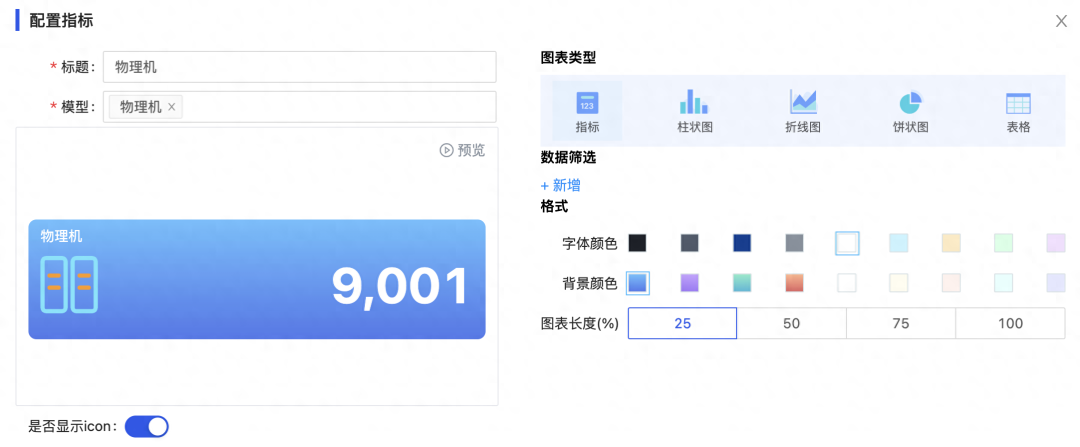

指标​

指标是对任意n个模型数量的统计，如下图所示，点预览直接可查看效果。

index
配置指标统计

以统计物理机的状态举例说明其他4种图表类型:

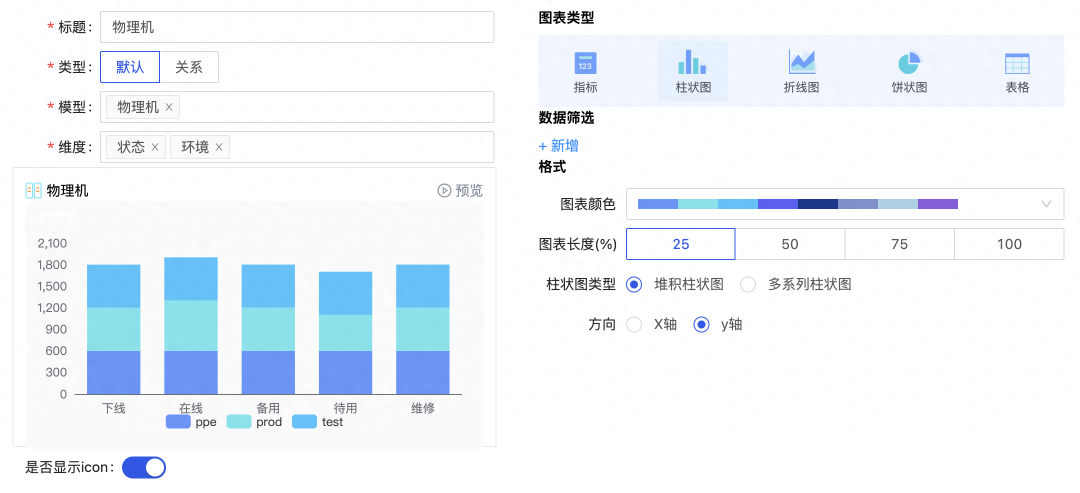

柱状图​

bar_chart
配置柱状图

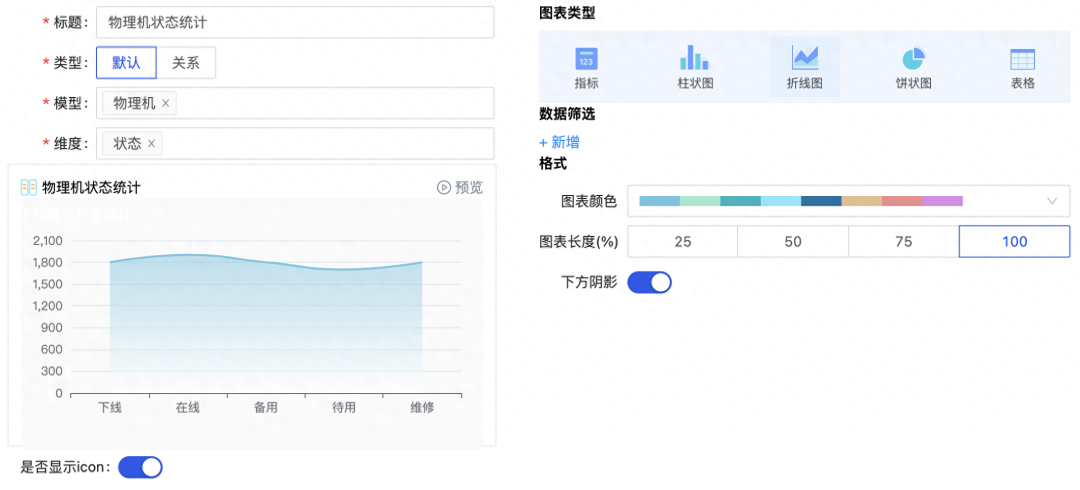

折线图​

line_chart
配置折线图

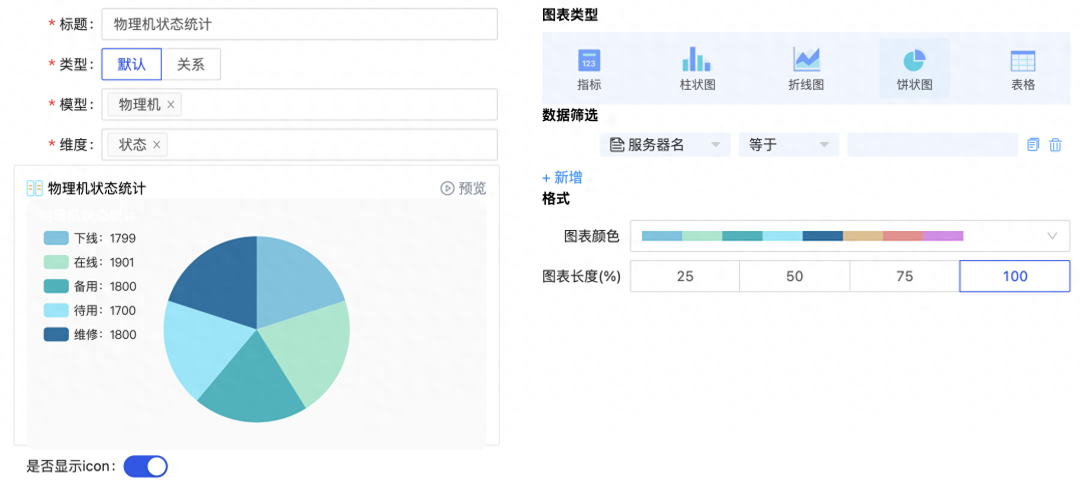

饼状图​

pie_chart
配置饼状图

表格​

table
配置表格

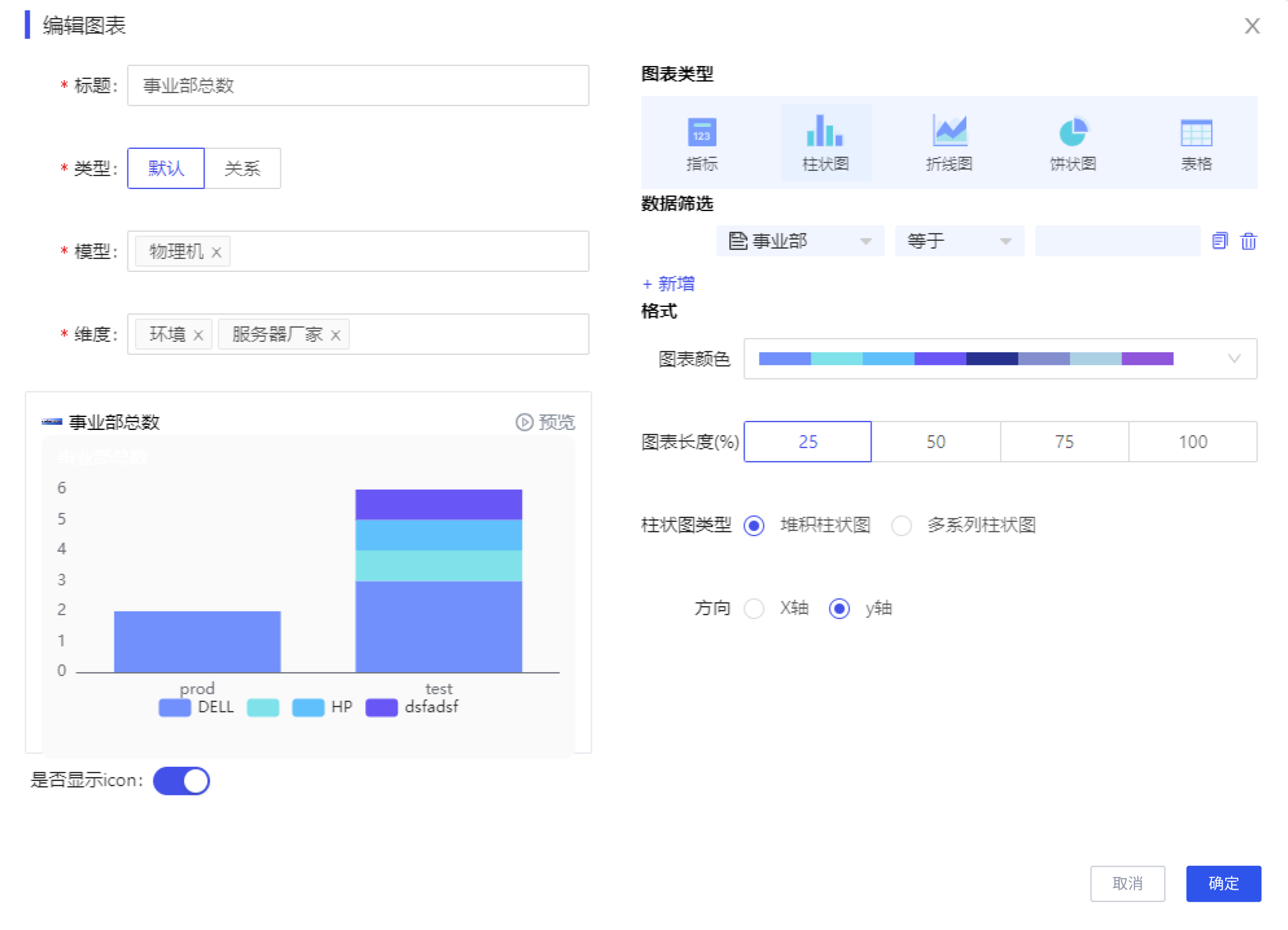

多模型多维度统计​

多模型可实现不同模型之间联动统计，如统计总机器数量，可选择物理机、虚拟机、云主机等多模型。
多维度实现对于模型的分层次统计，如先统计机器的IDC，再统计IDC下各个环境的机器。
多模型多维度可实现多个模型之间按照共有属性进行数据统计。

dashboard_pic1
多模型、多维度统计

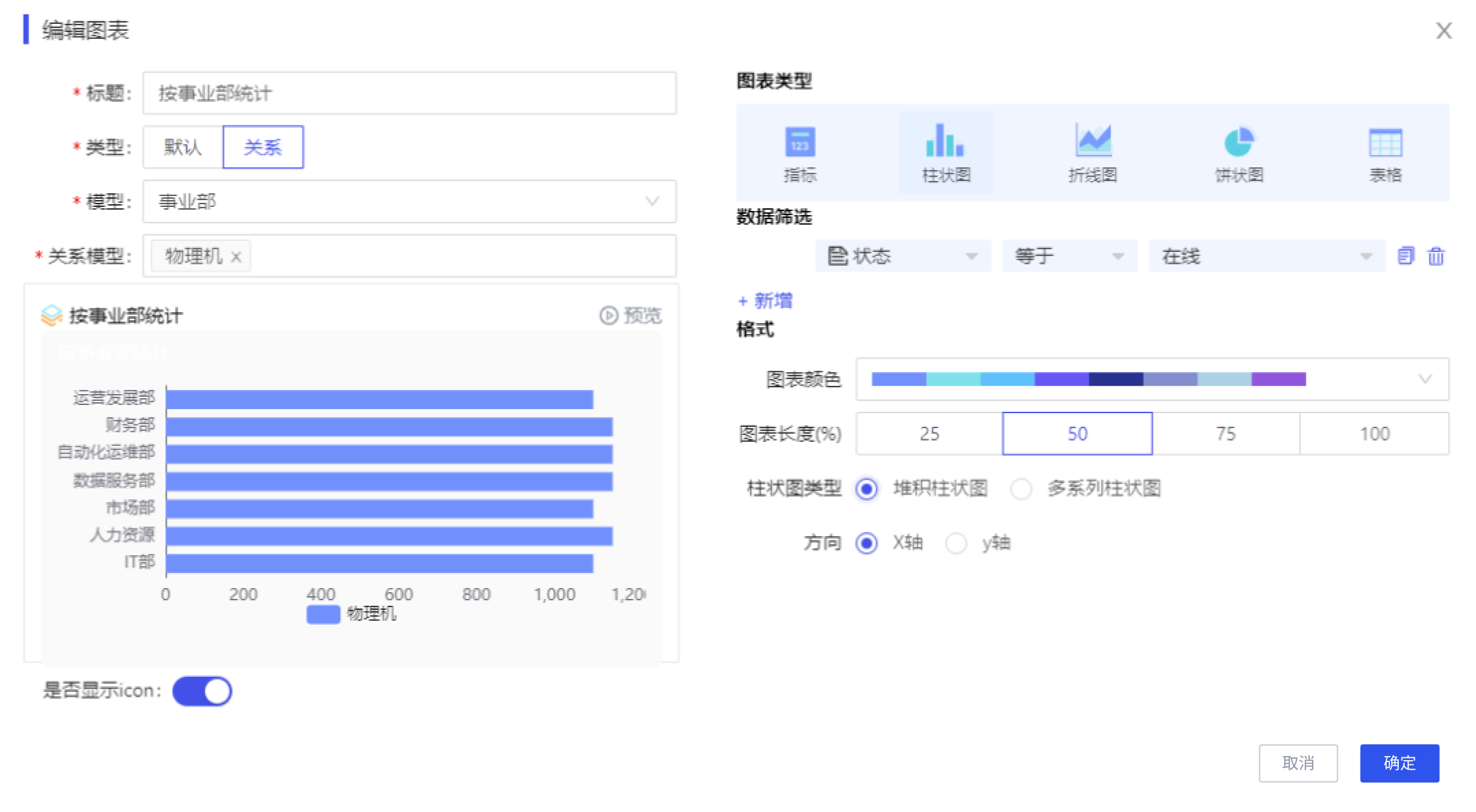

CI关系统计展示​

用户可以多选有关联的模型，进行统计展现，如事业部包含产品，产品包含应用，应用部署在物理机上，则如下图配置，可展示出事业部与物理机之间的统计数据。

dashboard_pic2

数据筛选​

用户在统计指标时，可先对实例数据进行筛选，如只想统计已上线机器。可在配置时增加数据筛选条件状态等于上线。数据筛选可应用在所有图表类型中，当用户选择多模型时，用户可筛选多模型的所共有字段。

dashboard_pic3
